Рекомендации по монтажу табло для баскетбола

Порядок и особенности установки модульной системы для баскетбола.

Модульная система (МС) табло для баскетбола построена на основе принципа независимости подключения, установки и работы. Это означает, что модули могут быть работоспособны независимо один от другого, а так же установлены все вместе или по отдельности. При этом отсутствие или неисправность одного из модулей не приводит к отказу всей системы. Тем не менее, главным, с точки ведения игры является центральный модуль.

Составные элементы МС (далее – модули) табло.

Модули, входящие в состав МС отображены на рисунке.

Центральный модуль (1)

Боковые модули (фамилии, фолы, очки) (4)

Конструктивные технологические вставки (3)

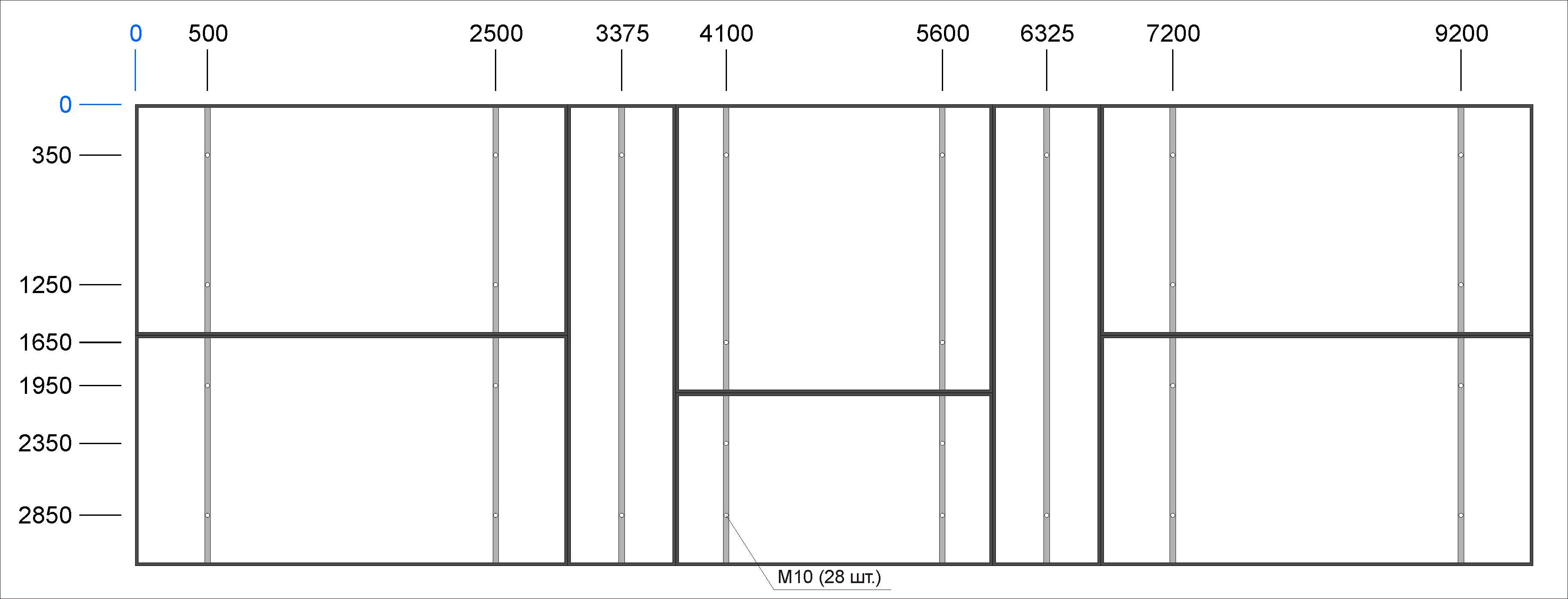

табло для баскетбола, вид модулей с рамой (задняя панель)



Общие условия

Модули имеют на задней панели обозначения (например: центр, левый верх, левый низ). Устанавливать модули только в соответствии с маркировкой. Понятие левый-правый применять глядя на табло с лицевой панели. При установке следить, чтобы в местах подключения связных кабелей (левая нижняя часть модулей) не находилось предметов закрывающих доступ к разъемам.

Табло устанавливается на вертикальные стальные фермы (обозначены на рисунке), представляющие собой трубы квадратного сечения не менее 60х40 мм., или уголок 75мм. Для удобства установки, подключения кабелей связи и дальнейшего обслуживания табло, расстояние между стеной и фермой должно быть не менее 200 мм. Модули устанавливаются каждый на свои фермы, которые могут крепиться к стене, балкам перекрытий, (или устанавливаться на пол, с последующим креплением верхней части к стене или балкам) – по усмотрению заказчика. Фермы могут быть связаны между собой (сварка, болтовое соединение – на усмотрение заказчика) горизонтальными элементами для более точной установки. В случае, когда фермы не связаны, следует вести более точную разметку их крепления. В случае, если вертикальный размер табло превышает 2.5 метра, рекомендуем крепить каждую ферму в к стене в трех точках, для придания жесткости конструкции. Монтаж табло следует начинать с центрального модуля и нижней конструктивной вставки. Затем разметить и закрепить боковые модули с учетом расстояния для установки боковых конструктивных вставок.

Рис1 Модули системы и расстояния между гайками крепления.

Внимание! Боковые технологические вставки служат для обеспечения быстрого доступа к боковым панелям центрального и боковых модулей, их креплению с соответствующей стороны и разъемной электрической части. Если технологические вставки не устанавливать, а совместить модули друг с другом, то в этом случае крепление самих модулей будет затруднено, а выполнение подключения кабелей связи придется производить перед установкой модулей, что крайне нежелательно по причине возможного повреждения кабеля и его гнезда при установке. Минимальная ширина боковой конструктивной вставки 40 см.

Рекомендации по несущим фермам.

Площадки крепления ферм к стене и анкерные болты крепления выполнить исходя из массы каждого модуля (5 шт.) — 100 кг., а конструктивной вставки (3шт.) — 25 кг. Масса самой фермы может быть различной зависимости от материала или выбранной конструкции), поэтому учитывайте ее после изготовления.

Сверление отверстий в ферме под болты крепления табло производить с большим запасом, для облегчения последующей подгонки и установки модулей. Например, в комплекте с табло идут крепежные болты М10. Соответственно отверстие в ферме должно быть никак не меньше 12 мм. В случае сильного смещения отверстий и затруднительного совмещения крепежных отверстий табло и фермы, притягивать табло чрезмерным усилием запрещено. Важно! Если есть возможность просверлить отверстия в ферме после ее установки на стену, советуем ей воспользоваться, т.к. в случае смещения фермы при установке (из-за неточностей разметки, например) у вас будет возможность отыграть смещение путем смещения отверстия в ферме под крепежный болт.

Важно! При установке табло на фермы (или ферм вместе с установленным на них табло на стену) обязательно использовать страховочные лямки (или веревки).

Электрическая часть

К месту установки табло должно быть подведено электропитание 220 В. Сечение кабеля выбирается исходя из потребляемой мощности табло (до 1,5 кВт), но не менее 1,5 кв. мм.

Схематическое соединение модулей, компьютера и пульта показано на рисунке.

Схема подключения табло для баскетбола.



Тем не менее, главным принципом МС является независимость устройств, а значит, что при соединении модулей и табло атаки нужно просто обеспечить физическое соединение всех устройств кабелями из комплекта поставки, не обращая внимания на последовательность соединения. Для реализации этого принципа в каждом модуле (или табло) имеется два разъема (вход и выход), абсолютно равноправных с точки зрения подключения. Выходящий из компьютера кабель можно подключить к любому модулю, соединив далее модули между собой.
