Led табло - из чего оно? Типы светодиодов

Светодиоды появились в электронной промышленности сравнительно недавно. В 1962 году сделали первый. Американцы. С тех пор непрерывно идет развитие этого направления в отображении информации, освещении и сигнализации. Появлялись новые разновидности светодиодов, увеличивалась яркость и углы обзора, менялись технологии изготовления корпусов и самих кристаллов, что привело к тому, что в настоящее время можно подобрать светодиод под любые цели и задачи. А возможности совершенствования технологии отнюдь не исчерпаны. С историей развития и альтернативами светододных технологий можно ознакомиться и в других статьях нашего сайта.  В данной же заметке не будем пользоваться сложными выкладками зарубежных научных изданий, а постараемся максимально просто описать три основных типа применяемых нами светодиодов в производстве световых табло.

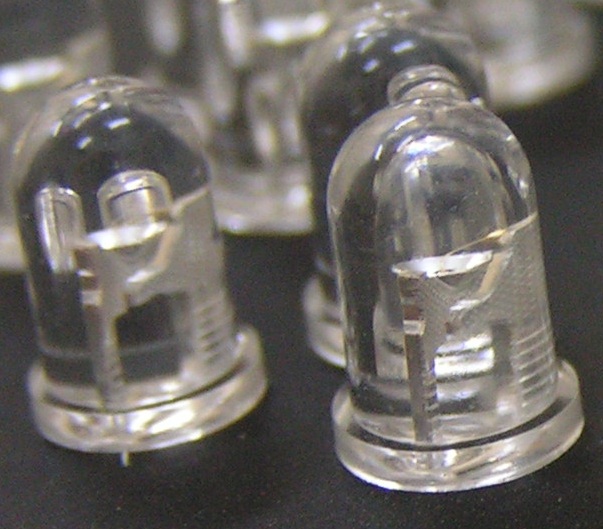

1. Светодиоды с круглой пластмассовой колбой, которая может быть матовой или прозрачной. Просты в монтаже. Могут применяться практически везде, но имеют несколько худшие характеристики и возможности, чем следующий тип.светодиод с круглой колбой Имеют привычные анод и катод, т.е. два контакта для пайки в плату, чем в общем и удобны. По прежнему наиболее распространены в большинстве изделий, где требования к мощности излучения не столь критичны. Основное применение — светодиодные табло для помещений и уличные табло низшего и среднего ценового диапазона, само сабой без особых претензий на сверхяркость. Надо отметить, что данный тип светодиодов весьма живуч. Колбы выдерживают температуры до — 50 градусов, хотя в паспортных данных предел — 40! Поправлюсь — мы наблюдали и такие диоды, у которых колбы трескались уже при — 400. Это не говорит о таком производителе плохо, но отсутствие запаса не радует. При покупке табло в северные регионы советуем уточнять этот момент у производителя.





2. Светодиоды с четырьмя ножками, в пластмассовой квадратной колбе с мини-линзой над кристаллом. Этот тип светодиодов как правило имеет весьмаСветдиод типа «пиранья» мощные характеристики свечения, высокую мощность и широкие углы половинной яркости (угол от перпендикулярной оси к светодиоду, на котором яркость или интенсивность свечения падает в два раза). Применяется, как правило в изделиях эксплуатируемых на улице в местах, где много солнечного света. Мы используем их в производстве электронных спортивных табло для футбола. Популярное название — пиранья.



 3. Светодиоды поверхностного монтажа — SMD светодиоды. Самый современный из используемых типов светодиодов. В настоящее время (2016 год) данный тип вытесняет остальные виды из производства светодиодныз табло. Широкие углы и отличные цвето-яркостные характеристики делают этот тип диодов незаменимы в производстве видео экранов. Колбы в привычном понимании нет, ножек нет, корпус с кристаллом монтируется непосредственно на плату индикации. Могут выпускаться с очень малыми

Светодиод SMDразмерами, что позволяет широко применять данный тип светодиодов в промышленности – от установки в мобильные устройства до изготовления огромных уличных графических экранов. Могут быть как не большой так и очень высокой мощности. Кроме этого, благодаря конструкции имеют очень широкие углы половинной яркости. Считаем, что по мере совершенствования технологии производства у самих производителей led табло эти светодиоды получат наибольшую популярность.

Ну и конечно — основные характеристики светодиодов которые стоит понимать простому потребителю, это – тип, цвет, интенсивность излучения (измеряется в канделах (Кд), не путать с потребляемой мощностью), угол половинной яркости, измеряется в градусах (не путать с углом обзора, хотя косвенная связь между этими величинами есть). Конечно, есть еще масса параметров, таких как: где произведен светодиод, сколько он прослужит, какое энергопотребление изделия, влияющих на Ваш выбор. Мы обязательно осветим эти вопросы наиболее полно и достоверно, но уже применительно к конкретно Вами поставленной задаче. И помните, если написано, кстати, у многих даже заслуженных производителей светодиодной техники) – срок службы светодиода 100000 часов и точка — не правда! Слишком много факторов и особенностей конкретных изделий, которые не учитываются при определении возможного срока службы светодиодов в табло. А 100 000 часов — это больше похоже на предельную расчитанную производителем светодиодов продолжительность жизни диода, при условии эксплуатации его в строго определенных условиях, которые в жизни практически не могут быть соблюдены.

1356
11.04.2016 г.
