Табло для хоккея - рекомендации по установке

Составные элементы (далее – модули) табло.

Для упрощения доставки, погрузки-разгрузки и установки табло для хоккея состоит из двух (или более, в зависимости от модели) модулей. Модули после установки соединяются между собой электрически выходящими из них связными кабелями. При установке желательно сохранить имеющиеся на концах кабелей питания сетевые вилки, но допускается и заведение питания в распаечную коробку. Физически корпуса модулей между собой скреплять не нужно, целостность табло будет обеспечена установкой модулей на вертикальные направляющие.

Общие условия

Важно! После транспортировки или длительного хранения необходимо распаковать модули и собрать систему «на полу». Произвести пробное включение и проверку работоспособности.

Рекомендации по несущим фермам.

Табло для хоккея устанавливается на вертикальные стальные фермы, представляющие собой трубы квадратного сечения не менее 60х40 мм., или уголок 75мм. Фермы (заранее или после установки на них модулей) монтируются на стену или на другие несущие конструкции. Для удобства установки и дальнейшего обслуживания табло, расстояние между стеной и фермой должно быть не менее 200 мм. Фермы могут крепиться к стене, балкам перекрытий, устанавливаться на пол последующим креплением верхней части к стене или балкам – все на усмотрение установщиков и исходя из имеющихся силовых конструкций здания). Фермы могут быть связаны между собой (сварка, болтовое соединение – на усмотрение заказчика) горизонтальными элементами для более точной установки. В случае, когда фермы не связаны, следует вести более точную разметку их крепления.

Площадки крепления ферм к стене и анкерные болты крепления выполнить исходя из массы каждого модуля (обычно до 100 кг.) и массы фермы.

Сверление отверстий в фермах под болты крепления табло производить с большим запасом, для облегчения последующей подгонки и установки модулей. Например, в комплекте с табло идут крепежные болты М10. Соответственно отверстие должно быть никак не меньше 12 мм. В случае сильного смещения отверстий и затруднительного совмещения крепежных отверстий табло и фермы, притягивать табло чрезмерным усилием запрещено.

Важно! При установке табло на фермы (или ферм вместе с установленным на них табло на стену) обязательно использовать страховочные лямки (или веревки).

Электрическая часть

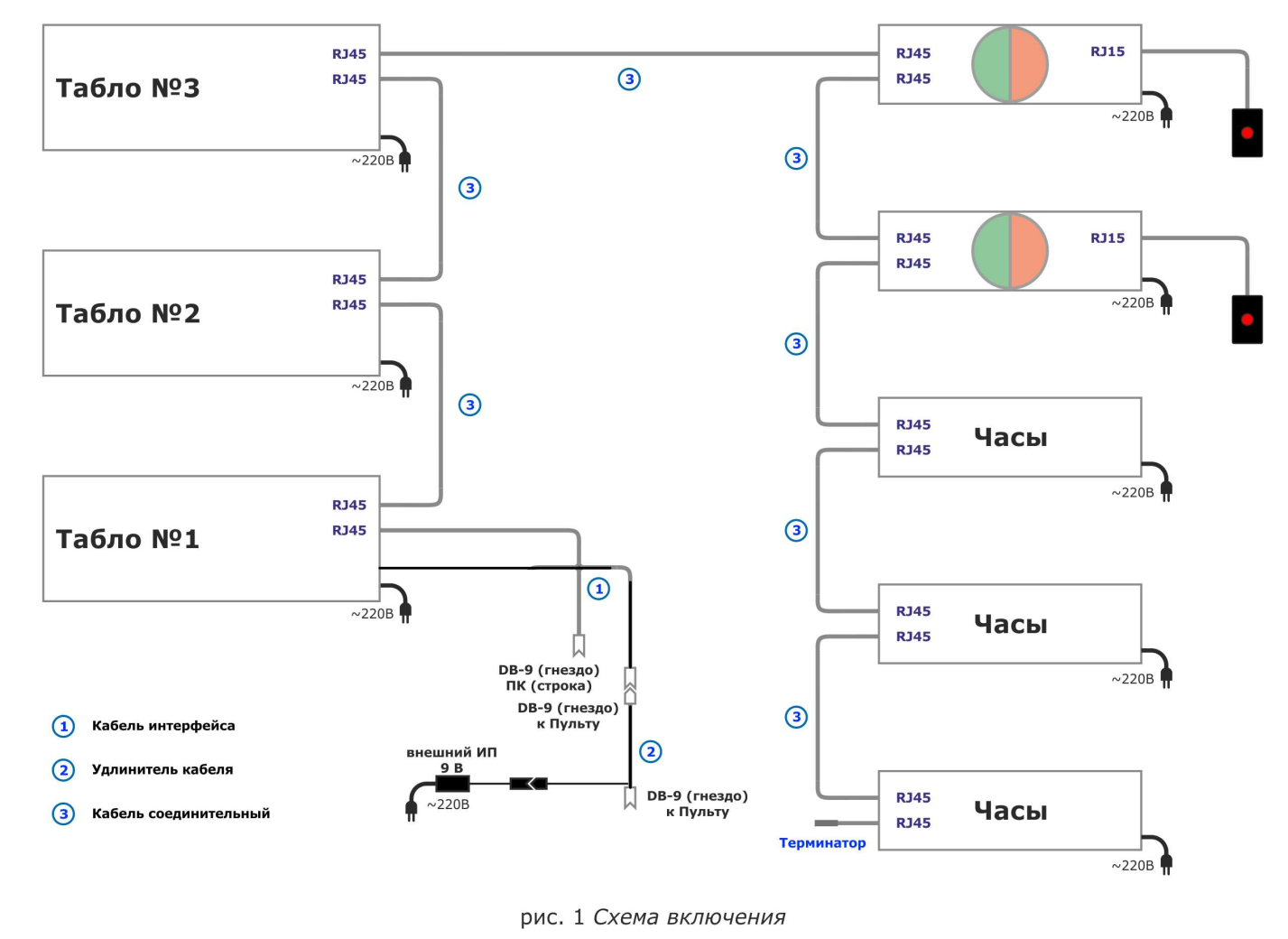

К месту установки табло должно быть подведено электропитание 220 В. Сечение кабеля выбирается исходя из потребляемой мощности табло (до 1,5 кВт), но не менее 1,5 кв. мм. Соединение устройств судейской системы для хоккея между собой представлено на рисунке ниже.

Схема подключения табло для хоккея

 Количество модулей может быт любое табло размером 3х1.7 метра их два), последовательность соединения часов и фонарей значения не имеет. Устройства последовательно соединены между собой интерфейсным кабелем.
