Табло для волейбола FIVB - рекомендации по установке

Табло для волейбола модульное — порядок и особенности установки.

Модульная система (МС) табло для волейбола построена исходя из необходимости упростить монтаж больших табло и обойтись без специалистов производителя. Настроек, пайки, обжима разъемов при установке МС не требуется – все уже сделано заранее.

Составные элементы МС (далее – модули) табло.

Модули, (их в данном табло семь) отображены на рисунке.

Модули представляют собой электрически и структурно самостоятельные законченные и отлаженные элементы, которые устанавливаются на вертикальные стальные фермы в соответствии с общим видом и электрически соединяются между собой при помощи кабелей идущих в комплекте. Кабели уже распаяны и доработки не требуют. Желательно сохранить при установке и включении в сеть 220В имеющиеся на каждом модуле вилки питания, это облегчит контроль работоспособности или демонтаж в дальнейшем.

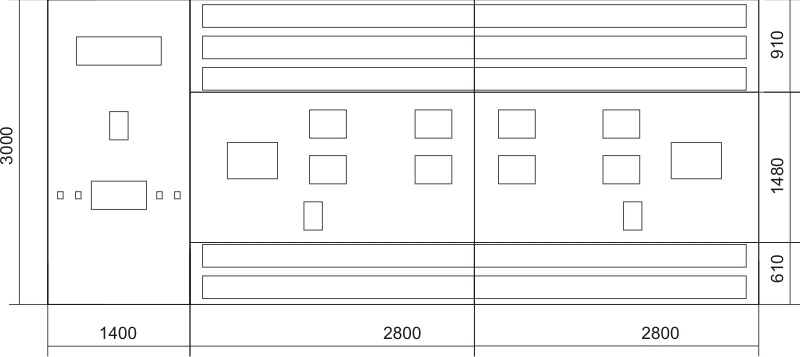

Общий вид (лицом к табло)



табло для волейбола общий вид

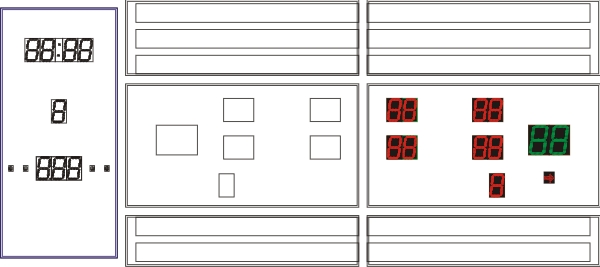

Вид модулей по отдельности (разнесены друг от друга)



Общие условия

При получении модулей табло, перед началом установки распакуйте модули и расставьте на полу в виде или последовательности соответствующем картинке. Если по вертикали в табло более одного модуля – ставьте друг за другом. Подключите модули кабелями связи друг к другу и к компьютеру. Подключите питание, запустите программу и проверьте работоспособность табло перед его установкой. Модули имеют на задней панели обозначения (например: центр, левый верх, левый низ или нумерацию). Устанавливать модули в соответствии с маркировкой или с эскизом общего вида табло. Между задней панелью табло и стеной (или другой преградой) желательно оставлять пространство в 50-80 см. для доступа в случае демонтажа или ремонта. В связи с тем, что профилактические работы при эксплуатации табло не требуются – данное пожелание не критично. Тем не менее, при отсутствии этого расстояния, вертикальные фермы, на которые крепятся модули следует крепить болтами (или анкерами) к стене или другой несущей конструкции с таким расчетом, чтобы модули или модули вместе с фермой можно было легко демонтировать.

Каждый модуль имеет на задней панели отверстия в которые вкручены болты которыми модули должны крепится к фермам. При установке эти болты можно заменить, в случае, если несущая опора толще расчетной и болт не может зайти до конца. ВНИМАНИЕ! В случае замены болтов, необходимо использовать болты из расчета: длина входящего в комплект болта плюс толщина опорной фермы — во избежание повреждения более длинным болтом внутренних конструкций табло. Осевые расстояния между болтами крепления приведены на рисунке.

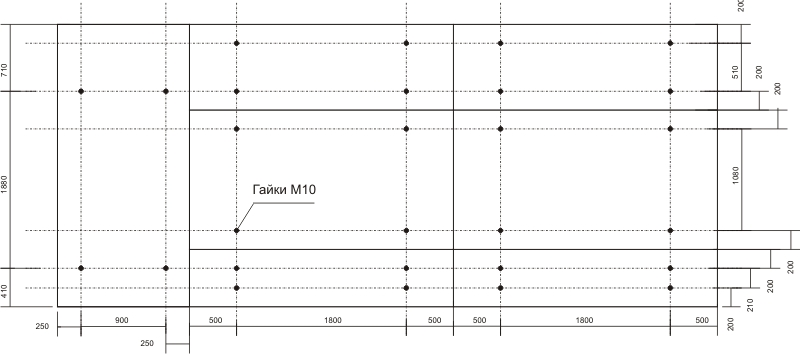

Осевые расстояния между крепежными отверстиями (вид как на лицевую часть табло)



При установке следить, чтобы в местах подключения связных кабелей (левая нижняя часть модулей) не находилось предметов закрывающих доступ к разъемам.

Табло устанавливается на вертикальные стальные фермы, представляющие собой трубы квадратного сечения не менее 60х40 мм., или уголок 75мм. – на усмотрение установщиков. Модули устанавливаются каждый на свои фермы, которые могут крепиться к стене, балкам перекрытий, (или устанавливаться на пол, с последующим креплением верхней части к стене или балкам) – по усмотрению заказчика. Фермы могут быть связаны между собой (сварка, болтовое соединение – на усмотрение заказчика) горизонтальными элементами для более точной установки. В случае, когда фермы не связаны, следует вести более точную разметку их крепления.

Рекомендации по несущим фермам.

Площадки крепления ферм к стене и анкерные болты крепления выполнить исходя из массы каждого модуля (7 шт.) — 70 кг., Масса самой фермы может быть различной зависимости от материала или выбранной конструкции), поэтому учитывайте ее после изготовления.

Сверление отверстий в ферме под болты крепления табло производить с большим запасом, для облегчения последующей подгонки и установки модулей. Например, в комплекте с табло идут крепежные болты М10. Соответственно отверстие в ферме должно быть никак не меньше 12 мм. В случае сильного смещения отверстий и затруднительного совмещения крепежных отверстий табло и фермы, притягивать табло чрезмерным усилием запрещено. Важно! Если есть возможность просверлить отверстия в ферме после ее установки на стену, советуем ей воспользоваться, т.к. в случае смещения фермы при установке (из-за неточностей разметки, например) у вас будет возможность отыграть смещение путем смещения отверстия в ферме под крепежный болт.

Важно! При установке табло на фермы (или ферм вместе с установленным на них табло на стену) обязательно использовать страховочные лямки (или веревки).

Электрическая часть

К месту установки табло должно быть подведено электропитание 220 В. Сечение кабеля питания всего табло выбирается исходя из потребляемой мощности табло (до 1,5 кВт), но не менее 2,5 кв. мм. До каждого модуля из общей распаечной коробки желательно (не обязательно) проложить кабель с розеткой, чтобы не резать штатную вилку питания модуля. Сечение кабеля 1,5 кв. мм.

Силовой автомат выбирается с запасом (надежней поставить на 30-40 А) в связи с возможными большими пусковыми токами табло.

До управляющего компьютера (табло для волейбола серии FIVB управляются от компьютера) проложить кабель из комплекта поставки.

В случае, если кабель с разъемом невозможно проложить (например – не проходит в отверстие), перед тем как отрезать разъем запишите его цветовую распайку или порядок обжима.
