Монтаж табло для футбола 6х2,6 метра

Чисто технически данное руководство можно использовать для установки табло для футбола, но это не требования, а советы, ибо всевозможных других вариантов монтажа очень много. Схему рамы, данной в инструкции по установке можно использовать в любых случаях — и при креплении к стене и при установке между опорами. В каждом конкретном варианте расчеты силовой части производятся относительно данных в инструкции размеров и массы табло и рамы.



Рама для табло

Для изготовления рамы рекомендуем использовать уголок 50 мм  больше) или металлическую трубу прямоугольного сечения 40х30 или 40х20 мм,

Как крепить раму стене или к имеющейся опорной конструкции или к балкам перекрытия кровли) – определяется заказчиком, по месту. Важно! В случае крепления к стене вертикальные трубы должны быть увеличены на столько, чтобы они выступали за габариты табло и давали возможность выполнить крепление на анкерные болты. Диаметр болта не менее 10 мм. Недостаток такого крепления в том, что крепить необходимо раму с уже установленным на нее табло, что потребует дополнительных усилий по подъему и страховке конструкции, исходя из общей массы табло и рамы около 500 кг. В случае крепления рамы на балки или на расстоянии от стены монтировать табло можно после крепления. Расстояние между стеной (или другими объектами) и задней панелью табло должно быть не менее 600 мм. для свободного доступа к задней панели.

Желательно изготовить раму, закрепить на стене, а отверстия под крепежные шпильки засверлить по месту, после получения модулей табло.

Общий вид табло для футбола 6х2,6 метра



Табло для футбола



Вид табло по модулям. Модули не стыкуются между собой крепежом, только посредством установки на раму.

Модули табло для футбола

Вид табло с задней панели с установленной рамой.

Рама и модули табло



Вид с задней панели крепления табло

крепления табло

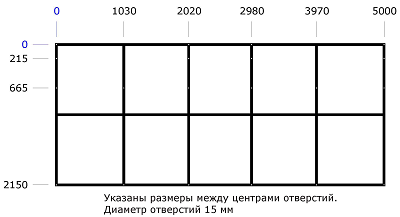

Вид рамы для табло. Не показаны выпуски рамы для крепления к вертикальным фермам-опорам или выпуски вертикальных труб для крепления к стене. Причина — многообразие возможных вариантов.

Рама табло для футбола

Электрическая часть

Из каждого модуля выводится сетевой провод. 5 модулей – 5 проводов.

На стене требуется установить 5 шт. сетевых розеток с заземляющим контактом. Обрезать вилки проводов и сводить концы в распаячную коробку не рекомендуется. Общий провод, питающий розетки должен быть сечением не менее 2,5   м² м.

Далее. Все модули имеют между собой интерфейсные соединения. Они обозначены маркировкой и перепутать их нельзя. Соединения выполнены на разъемах, при соединении соблюдать аккуратность. Обрезать разъемы и скручивать провода категорически запрещено.

Управляющий кабель от компьютера входит через интерфейсный разъем в ведущий модуль табло (обозначен на задней панели). Прилагаемую программу установить на компьютер.
