Как устроены платы для бегущей строки

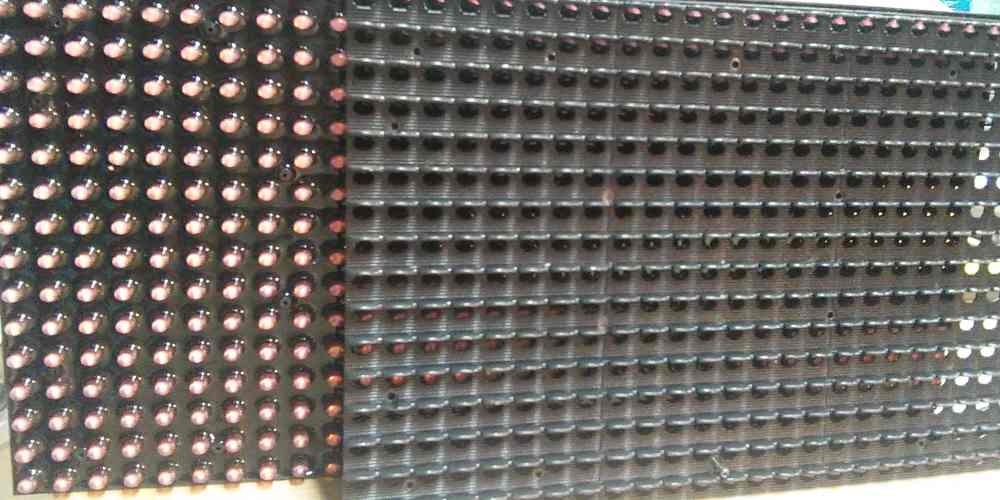

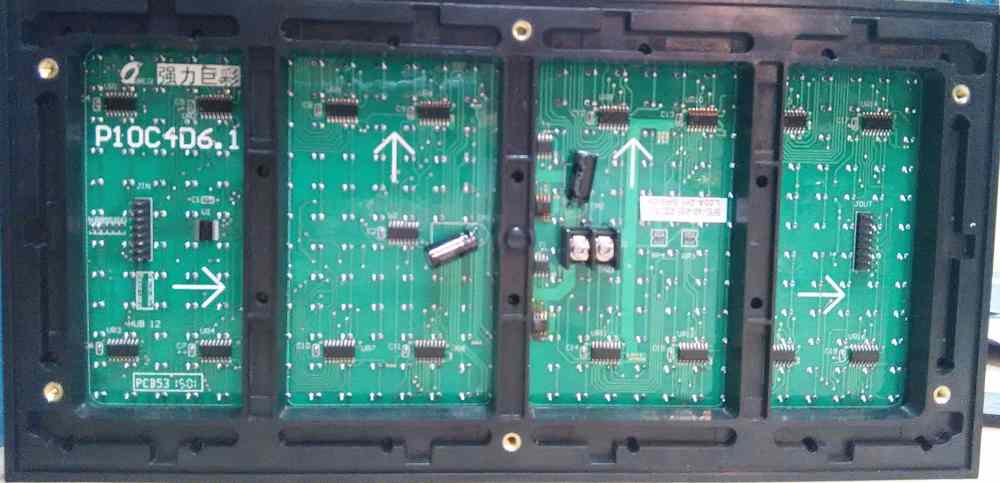

Данный обзор посвящен устройству и некоторым аспектам конструкций бегущих строк и видеоэкранов. Светодиодные платы для них сделаны по одной технологии, поэтому, все что относится к одному изделию, равно относится и к другому. Ранее, в публикациях мы отмечали некоторые недостатки в сборке табло других производителей. И главный на наш взгляд – неоправданная уверенность в том, что если сама плата с лицевой стороны водонепроницаема, то и щели между платами опасности для внутренностей табло не представляют. Сейчас будем рассматривать сами модули для бегущих строк и экранов, их конструкцию и чудесное поведение модулей некоторых производителей. Чудесное – конечно в кавычках, так как-то  как они работают, иначе как «чудесами» не назовешь. Итак, по порядку. Светодиодная плата для бегущей строки Светодиодная плата (см. фото 1) представляет собой довольно сложную конструкцию (если сравнивать с ранее использовавшимися платами, на которые были просто напаяны светодиоды), состоящую из пластиковой оправы, в которой расположена сама электронная плата с электроникой и диодами. В оправе с внутренней стороны вмонтированы втулки для крепления платы. В оправе имеются пазы для установки уплотнителя, чтобы вода, проникающая извне, не попала внутрь табло. Можно согласиться со сборщиками табло, которые не ставят уплотнители – дорого и сложно, герметик проще. Но согласиться с теми, кто даже Вид платы с маскойне герметизирует стыки плат нельзя – это прямое нарушение задуманного производителем платы процесса сборки. Но идем далее. Электронная плата со стороны светодиодов защищена довольно толстым слоем черного компаунда (на третьем фото), а для улучшения внешнего вида и обзора табло на плату установлена пластиковая маска с козырьками над светодиодами (фото 2). Светодиоды на платах очень часто выходят из строя. Раньше снимали маску, расковыривали компаунд и меняли диоды. Сейчас так делают реже. Скорее выкидывают плату. Пугает, что диоды часто выходят из строя? Да, такое случается. И даже у  «именитых» производителей плат.

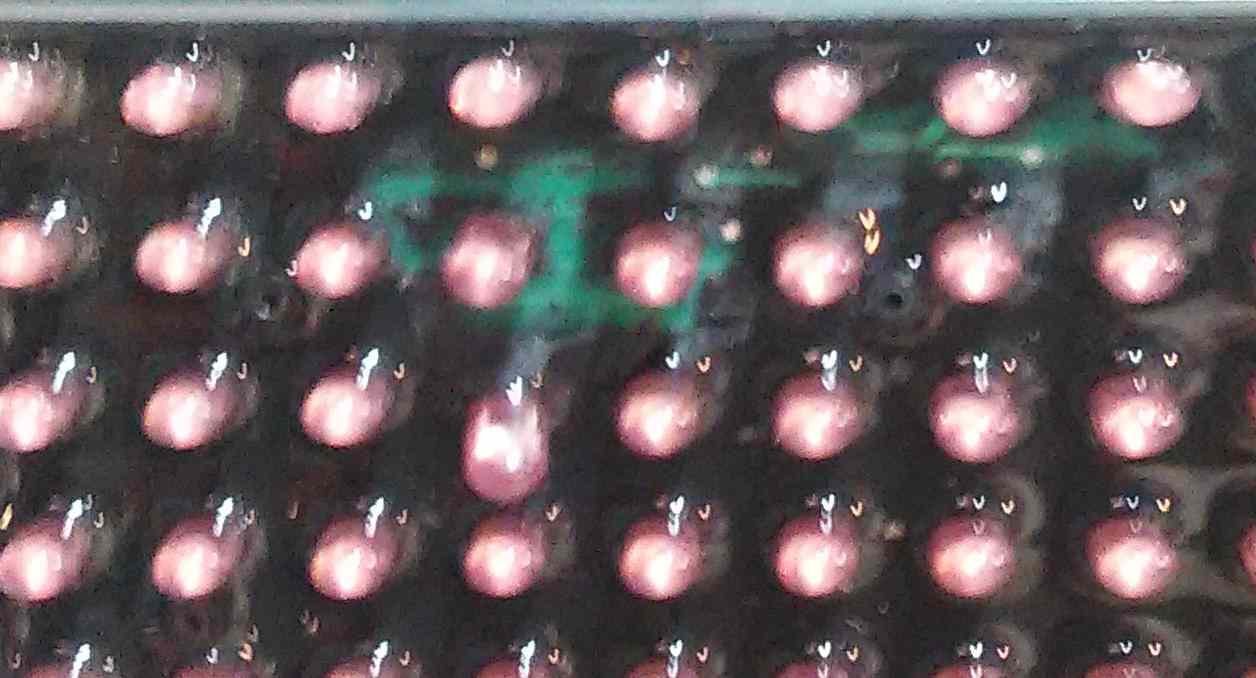

Снятый компаунд — видна плата Причины разные – сбои процессов при изготовлении самих электронных плат, ошибки при сборке, плохие источники питания, перегрев плат и многое другое. Это только на видео в интернете сборка строк и экранов – дело пяти минут. Так и есть, точнее так многие считают, отсюда столько «разно ярких», «щербатых» или вообще не работающих табло. На самом деле для сборки табло нужно знать и учитывать многое. Нужно знать производителей модулей, контроллеров, их совместимость. Однажды, когда мы увидели что в процессе работы «зависший» контроллер начинает выжигать светодиоды на плате одного производителя (которого, кстати, очень активно пиарят некоторые сборщики строк), но ничем не вредит при этом плате другого – мы поняли в новом свете слова товарища Сухова – «восток – дело тонкое». Работая с техникой из Китая надо довольно хорошо ее знать, иначе проблем не избежать.
